北京進口ABB高壓電機維修：5400KW進口ABB高壓電機維修

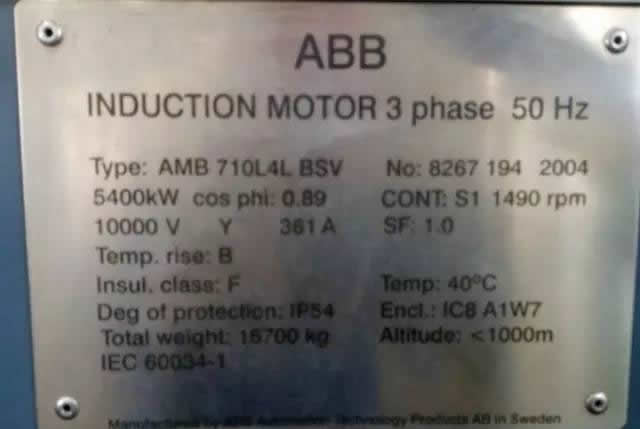

一臺5400KW的進口高壓電機，使用五年后進行常規檢查、維護，運回廠檢修，保養。附電機銘牌：

一、檢修保養中發現故障

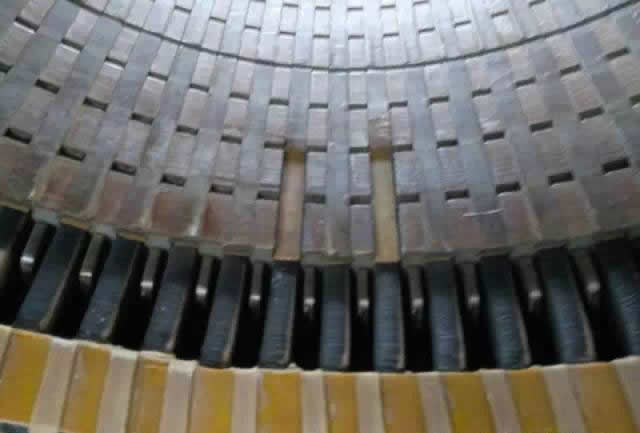

電機解體后，發現有兩處槽楔脫落，部分槽楔松動，如下圖

二、問題分析及故障處理

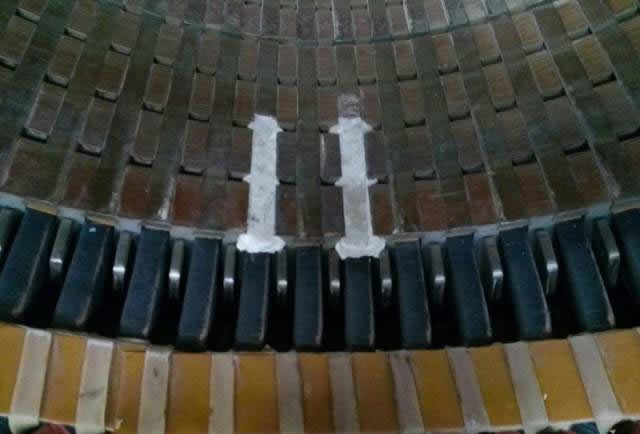

該槽楔為鐵氧體磁性槽楔，庫存沒有該規格，維修時間短，決定采用應急方法，使用環氧樹脂涂覆槽口。


三、補充知識

磁性槽楔

1）磁性槽楔的功能

磁性槽楔提高電機性能的機理主要是通過改善氣隙的磁密分布和幅值來實現的，磁性槽楔能改善氣隙的磁密分布，減小脈動，從而提高了效率、減小了鐵損，降低了溫升，

2）磁性槽楔的要求

層壓磁性槽楔主要是由玻璃纖維布、環氧樹脂、鐵粉和其他添加劑組成。有很多種類的磁性槽楔，如磁性槽泥、模壓磁性槽楔、引拔型磁性槽楔、層壓型磁性槽楔。磁性槽泥的特點是容易使用和具有高的相對磁導率，它的缺點是質量的一致性難以保證，強度低，尤其是高溫強度低。這對使用VPI工藝的電機是不利的。模壓磁性槽楔具有平衡的磁性能和力學性能，但是專模專用，生產效率低，成本太高。引拔型磁性槽楔使用鐵絲，材料力學性能各向異性，如果鐵絲脫落，給電機的運行安全帶來隱患。模壓磁性槽楔和引拔型磁性槽楔尺寸精度都取決于模具的精度，再加工性能差。與上述磁性槽楔相比，層壓磁性槽楔綜合性能好，如生產效率高、成本低、力學強度高、磁性能適中、機加工性能好，國外制造商大多生產層壓磁性槽楔。

3）磁性槽楔的力學性能要求

磁性槽楔在裝配和運行中要承受各種力。在運行中，齒區磁場與磁性槽楔中電流的相互作用力（要求磁性槽楔的體積電阻要高）、齒區磁場與磁性槽楔的磁拉力、鐵心齒部機械振動傳給磁性槽楔的力，在裝配中，由于尺寸公差配合，磁性槽楔要受到?jīng)_擊力；另外，要求鐵粉與樹脂要有足夠的粘接強度。這就要求磁性槽楔要有足夠的彎曲強度、模量、粘合強度和沖擊韌性。

4）磁性槽楔的耐溫性能要求

隨著電機技術的發展，耐溫等級越來越高，工況更惡劣，這對磁性槽楔的要求也更高了；另外，電機制造新工藝如VPI對磁性槽楔的耐溫也有嚴格要求。這些都要求磁性槽楔具有高溫耐熱性能及高溫穩定性。

5）磁性槽楔磁性能的要求

磁性槽楔應具有適當?shù)拇判阅埽�即�?yīng)有適當?shù)南鄬Υ艑?dǎo)率。相對磁導率太高，漏磁將增大，轉矩將降低；反之，相對磁導率太低，導磁槽楔對提高電機效率、降低溫升、減少噪音和振動的作用不明顯。
